GNEE menawarkan pipa API 5L dari API 5L Gr B hingga X80, tingkat spesifikasi produk PSL1 dan PSL2, layanan Darat/Lepas Pantai dan asam (lingkungan korosif H2S). Jenis manufaktur termasuk seamless, ERW (Electric resistance welded), SAW (Submerged Arc Welded). Digunakan untuk sistem transportasi pipa di industri minyak bumi dan gas alam.
Lingkup Standar API 5L
API 5L adalah spesifikasi standar untuk pipa baja samless dan welded untuk digunakan dalam sistem transportasi pipa di industri minyak bumi dan gas alam. Ini mencakup persyaratan untuk pembuatan dua tingkat spesifikasi produk (PSL1 dan PSL2) API 5L tidak berlaku untuk pipa cor.
Rentang Pasokan Pipa API 5L
Nilai: API 5L Kelas B, X42, X52, X56, X60, X65, X70, X80 Q/M/N/QS/MS/NS
Level Spesifikasi Produk: PSL1, PSL2, Sour Service, Onshore dan Offshore
Dimensi Pipa Baja OD: 1/2" hingga 2", 3", 4", 6", 8", 10", 12", 16 inci, 18 inci, 20 inci, hingga 40 inci.
Jadwal Ketebalan: SCH 10. SCH 20, SCH 40, SCH STD, SCH 80, SCH XS, hingga SCH 160, SCH XXS
Jenis Pabrikan: Mulus, Dilas (ERW, LSAW, DSAW, SSAW)
Tipe Ujung: Ujung miring, Ujung polos
Kisaran Panjang: 20 FT (6 meter), 40FT (12 meter) atau disesuaikan
Tutup Pelindung dari plastik atau besi
Perawatan Permukaan: Lukisan Alami, Pernis, Hitam, FBE dan 3PE (3LPE), 3PP, CRA Clad atau Lined
Huruf Akhiran artinya
Huruf akhiran untuk Pipa API 5L berarti kondisi pengiriman yang mana untuk pipa PSL2 dan termasuk dalam grade baja, biasanya kita melihat deskripsi pipa dengan API 5L X60QS, atau API 5L X42N, X52Q, huruf-huruf ini artinya:
Huruf R : Seperti digulung.
Huruf N : Normalisasi tergulung, Normalisasi terbentuk, Normalisasi.
Huruf Q : Ditempa dan dipadamkan
Huruf M: Termomekanis digulung atau dibentuk.
Huruf S : Dilengkapi dengan NS, QS, MS, artinya PSL2 untuk Jasa Asam
Spesifikasi Pipa API 5L
Pipa API 5L memiliki dua level spesifikasi produk, PSL1 dan PSL2, dan terdapat perbedaan untuk kedua level tersebut di setiap grade.
Jenis Manufaktur di Seamless, ERW, LSAW, SSAW, HSAW, DSAW
Pipa API 5L dalam Tipe Seamless termasuk Hot Rolled Seamless dan Cold Rold Seamless. Diameter Luar untuk tipe ini biasanya di bawah 24 inci.
Tipe Dilas termasuk:
ERW: Electric Resistance Welded, untuk pembuatan pipa OD dibawah 24 inch.
SAW/DSAW : Submerged Arc Welded (Double Submerged Arc Weldedd), untuk pembuatan pipa OD sampai dengan 100 inch.
LSAW: SAW memanjang, OD hingga 48 inci.
SSAW/HSAW: Spiral/Helical SAW, OD hingga 100 inci.
Spesifikasi Produk Level PSL1 dan PSL2
PSL adalah singkatan dari tingkat spesifikasi produk. Tingkat spesifikasi produk dapat dibagi menjadi PSL1 dan PSL2, juga dapat dianggap sebagai tingkat kualitas.
PSL1 untuk tingkat kualitas umum dimana PSL2 lebih ketat pada komposisi kimia (CEQ), sifat mekanik, persyaratan pengujian tak rusak serta persyaratan dan nilai pengujian lainnya.

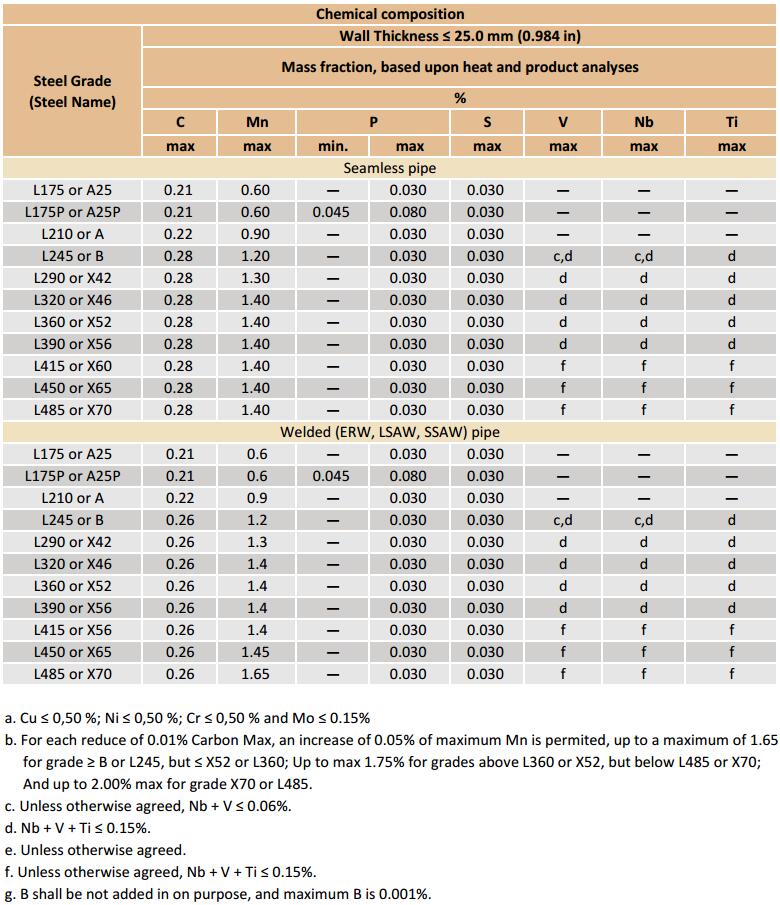

Komposisi Kimia Pipa API 5L PSL1
Komposisi kimia untuk pipa PSL 1 dengan t Kurang dari atau sama dengan 25.0 mm (0.984 in)

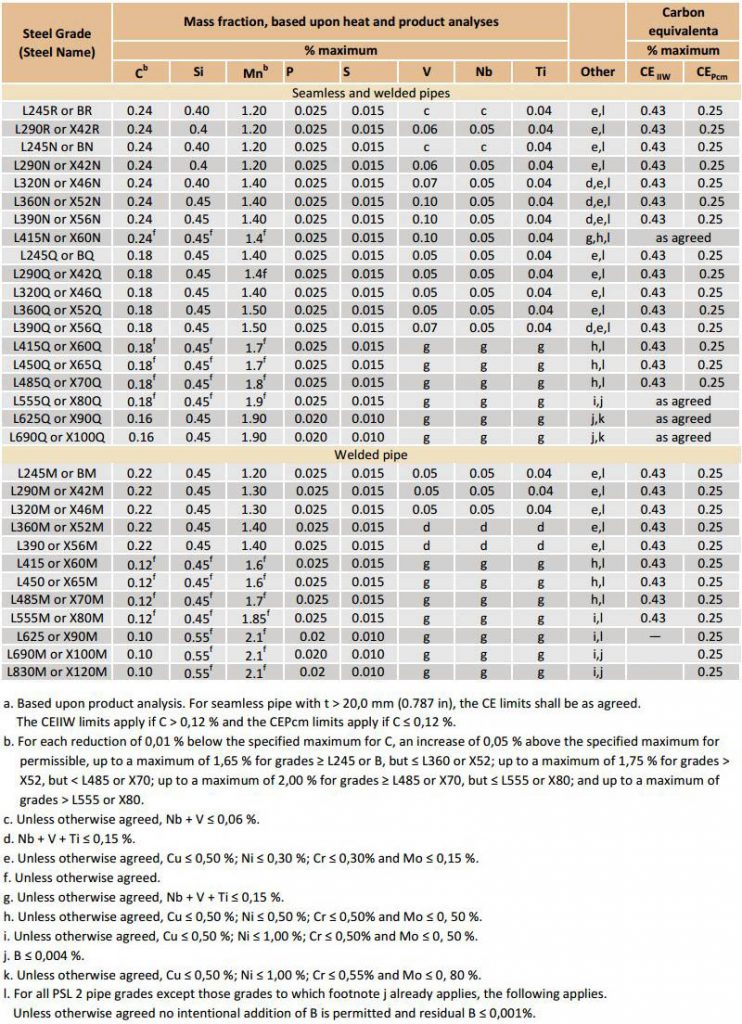

Bahan kimia API 5L Pipa PSL2

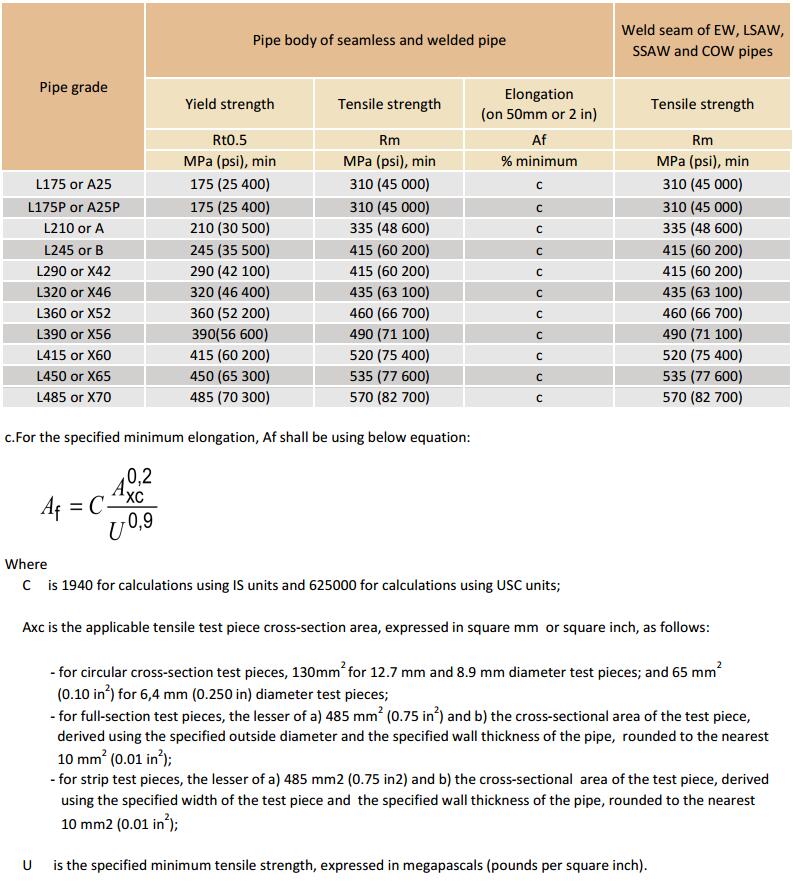

Kekuatan Hasil dan Kekuatan Tarik untuk API 5L PSL1
Untuk pipa PSL2
Tes hidrostatis
Pipa API 5L harus dilakukan uji hidrostatik tanpa kebocoran melalui lapisan las atau badan pipa. Penyambung antar pipa tidak perlu dilakukan uji hidrostatis dimana bagian yang digunakan sudah berhasil diuji.
